在線式紅外熱成像儀Fotric 616/FOTRIC626
Fotric 616/FOTRIC626 測溫型在線熱像儀用于連續、自動、非接觸采集溫度。不同于在線測溫儀，F(xiàn)OTRIC熱像儀同時采集110592個點的溫度值，并以視頻圖像的形象直觀呈現溫度分布狀況。因此，F(xiàn)otric 616/626熱像儀既可用于大范圍、復雜現場、多目標的溫度采集監控，也是過程行業和品質監控的理想溫度采集傳感器。
在線式紅外熱成像儀Fotric 616/FOTRIC626 主要區別，616沒鏡頭，626有鏡頭

產品特點
成就智能化熱像監控系統
全幅射熱像視頻流
視頻流不僅包含圖像，還有每一幀圖像110592個像素點的溫度數據，為狀態監測和分析提供豐富的基礎數據。


 基于不可靠網絡設計
不可靠的傳輸網絡是系統穩定運行的最大威脅，F(xiàn)OTRIC優化硬件和軟件設計，具備網絡中斷恢復、設備斷電重啟自動重連功能，大幅降低集成商和用戶后期的維護與使用成本。

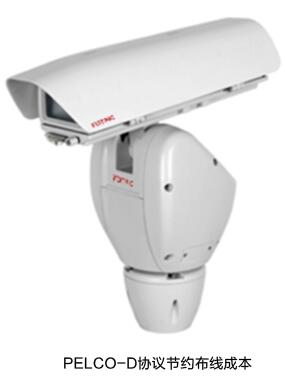

 PELCO-D協議
支持PELCO-D協議，無需借助第三方設備可直接控制云臺，單根網線即可傳輸視頻和控制云臺，免去485控制線，降低布線成本和技術難度。

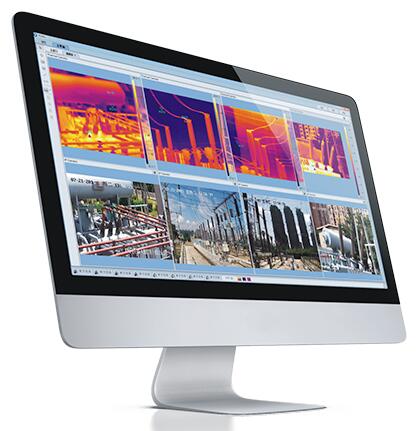

 FOTRIC AnalyzIR監控軟件
AnalyzIR是集管理、配置、控制、報警、采集、分析等功能為一體的強大軟件，方便用戶和集成商快捷、方便的搭建完整的監控系統。


技術參數

紅外熱像
紅外分辨率	384 × 288像素
視場角 (FOV)	28° × 21° (配L28-616鏡頭)	28° × 21°
測溫范圍	-20℃~350℃ (可擴展至650℃)	-20℃~650℃
最小成像距離	0.15m (標準鏡頭)
空間分辨率(IFOV)	1.27mrad (標準鏡頭)
熱靈敏度(NETD)	＜0.05℃@30℃
測溫精度	±2℃或±2%，取其大值 (環境溫度在10℃~35℃時)
對焦方式	手動調焦	電動調焦，自動對焦
響應波長	8~14μm
探測器類型	焦平面陣列FPA，非制冷微熱量
幀頻	PAL: 50Hz / NTSC: 60Hz
調色板	鐵紅、黑白、彩虹、熔巖、黑白（10色）、灰紅、醫療色、中綠、中灰、土黃等10種調色板
圖像一致性優化	自動校準噪聲FFC/手動校準噪聲FFC
測量分析
修正設置	發射率、反射溫度、濕度、環境溫度、測試距離，透光率
發射率校正	0.01~1.0
測溫點	110592個測溫點
測溫區域	可任意添加測溫區域
接口
網絡接口	RJ45
模擬接口	BNC
RS-485串口	Pelco-D
以太網
網絡類型	百兆以太網
傳輸內容	控制命令、圖像和數據傳輸
全輻射紅外圖像幀頻	實時傳輸包含110592個溫度點數據的全輻射紅外熱圖像
通訊協議	TCP, UDP, HTTP
數據存儲
存儲類型	全輻射熱像圖像、全輻射熱像視頻、非輻射AVI熱像視頻
文件格式	標準JPEG，含原始溫度數據
Power Supply
供電	12/24VDC
功率	額定功率6W，峰值功率10W
環境
工作溫度	-20℃~+50℃
存儲溫度	-40℃ ~ +70℃
濕度	＜90%RH
物理參數
封裝	IP40
撞擊力	25g，IEC 60068-2-29
抗震動	2G，IEC 60068-2-6
材料	鋁合金
重量	600g	700g
尺寸	118 × 68 × 71mm	155 × 75 × 87.5mm
保修期	1年
配置清單
616熱像儀	熱像儀主機（不帶鏡頭），鏡頭（至少選配1款鏡頭），電源適配器，網線，安裝手冊，校準證書，出廠檢驗報告，保修卡，合格證，包裝箱
626熱像儀	熱像儀主機（帶標準鏡頭），電源適配器，網線，安裝手冊，校準證書，出廠檢驗報告，保修卡，合格證，包裝箱
